Display-Anzeige    FM-SB 4020

Die FM-SB 4020 Anzeige ist die bisher größte Anzeige, sie steht in Dohren (nahe Hamburg) auf dem Baseballplatz. Die Gesamtfläche beträgt beachtliche 23 m². Mit dieser Anzeige kann alles angezeigt werden. Neben den Spielständen für HOME und GUEST werden INNINGRUNs, HITs und ERRORs angezeigt. Als Erweiterung kann der AT  BAT eingeblendet werden. Zusätzlich wird im unteren Bereich der Anzeigetafel der Batter-Count für jedermann sichtbar dargestellt. Die aktuelle Uhrzeit kann ebenfalls auf der Anzeige dargestellt werden. Als zusätzliches Features können Bilder, kleine Filme und Logos von Sponsoren etc. eingeblendet werden. Die Bediensoftware macht es möglich.

Die Ansteuerung des Scoreboards erfolgt mittels eines 10"-Tablet. Die Anzeigetafel ist auf dem Tablet identisch abgebildet und per Touchscreen leicht bedienbar sowie selbsterklärend.

Die Distanz zwischen Tablet und Scoreboard beträgt bei Sichtkontakt bis zu 200 Meter und ist ortsunabhängig.

Die Hintergrundfarbe ist schwarz, da die gesammte Anzeigefläche mit fast 50.000 LEDs ausgestattet ist und somit eine Voll-Matrix-Anzeige darstellt. Weitere Angaben können Sie aus den Technischen Daten entnehmen.  Benötigen Sie zusätzliche Webeflächen für Sponsoren, sprechen Sie uns an!



Gallerie

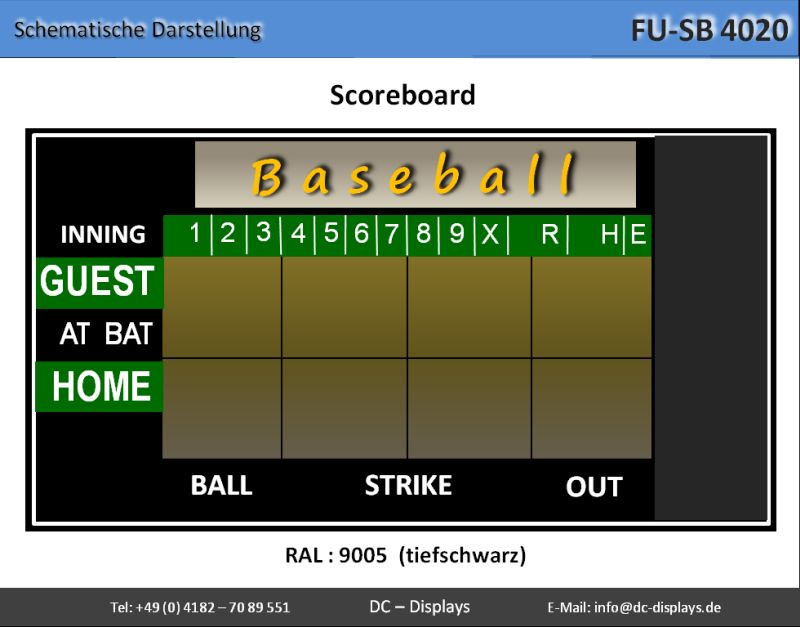

  • FU-SB4020

Technische Daten

Gehäusetechnik

          Standort:                                           Outdoor
          Umgebungstemperatur:                    -25°C  bis  +60°C
          Gehäuserahmen:                              verzinker Stahlrohrrahmen
          Gewicht:                                            435 kg
          Display-Umrandung:                        Aluminiumverbundplatte
          Display-Maße (B x H x T):                7.400 x 3.100 x 60 mm
          Display-Fläche:                                 22,94 m²
          Display-Hintergrundfarbe:                 schwarz(Standard)
                                                                    gegen Aufpreis:  .
gelb .rot .blau .grün .weiß
          Display-Rahmen:                              anthrazit Aluminiumprofil

Anzeigetechnik

          Anzeige INNING (GUEST, HOME):     0 - 9 (Werte > 9 werden als X gekennzeichnet)
          Anzeige RUNs (GUEST, HOME):       0 - 99
          Anzeige HITs (GUEST, HOME):         0 - 99
          Anzeige ERROR (GUEST, HOME):    0 - 9
          Anzeige AT  BAT:                             01 - 99
          Zifferngröße:                                    300 mm
          Anzeige BALL:                                 3  Punkte
          Anzeige STRIKE, OUT:                    2  Punkte
          Zeichengröße:                                  260 mm
          Beschriftung:                                    GUEST, HOME, INNING, R, H, E, BALL, STRIKE, OUT, AT  BAT
          Ableseentfernung:                            150 m
          Sichtwinkel:                                       > 120°
          LED:
                 Farbe:                                        ultrahelle orange SMD-LEDs
                 Größe:                                       3,4 x 3,0 mm / 606 nm
                 Pitch:                                         12,54 mm
                 Lebensdauer:                             10.000 Stunden
                 Anzahl:                                       49.152
                 Helligkeit:                                   manuelle Helligkeitssteuerung per Tablet
          Ansteuerung:                                    per Funk (Bluetooth)

        Reichweite:                                      150 m bei Sichtkontakt
          Display-Abdeckung:                          einseitig blendfreies Acrylglas

Betriebstechnik

          Bedienung:                                        per Tablet

Stromversorgung:                              Wechselstrom 220 V - 240 V / 50 Herz
          Leistungsaufnahme:                          Ø 300 - 1.800 VA, je nach INNING-Stand / max. 2.400 VA
          Schutzart:                                          IP 54

Lieferumfang

•  1 DISPLAY-Anzeige mit Beschriftung
•  1 Empfängermodul (eingebaut)
•  1 Tablet 10"

zusätzliche Features

•  zusätzliche Software für das Anzeigen von Bildern, Logos etc. gegen Aufpreis

•  zusäzliche Werbeflächen gegen Aufpreis

•  anzeigen der Außentemperatur gegen Aufpreis

•  Sonnenlicht tauglich

•  witterungsbeständig

•  wartungsarm
